| ชื่อแบรนด์: | Copeland |
| เลขรุ่น: | ZB38KQE- PFJ -551 |
| MOQ: | 1pcs |
| ราคา: | discussed |
| ระยะเวลาการจัดส่ง: | 7-10 working days after receiving payment |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |

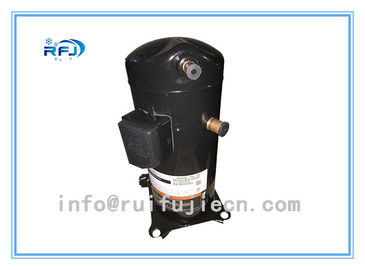

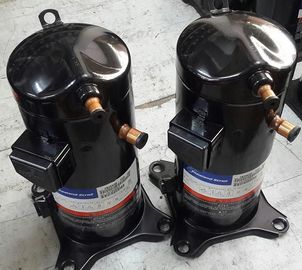

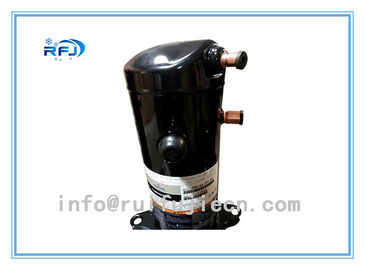

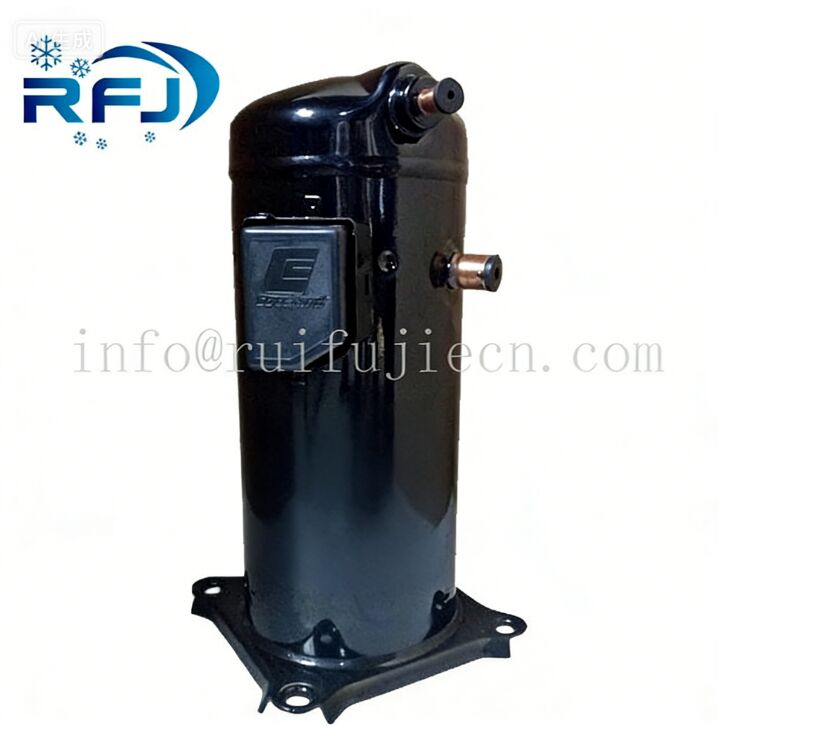

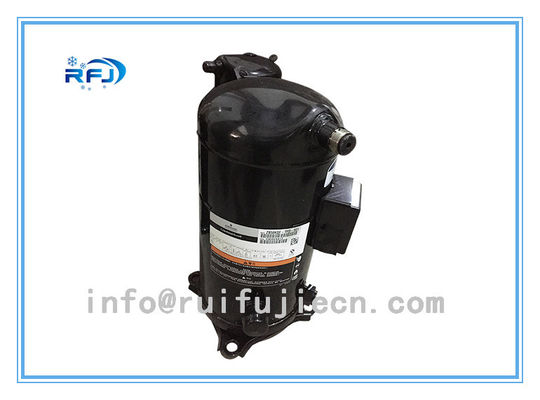

5HP Black Emerson Copeland ZB38KQE-PFJ-551 คอมเพรสเซอร์แบบเลื่อนเครื่องปรับอากาศ
คอมเพรสเซอร์ ZB Copeland scroll สำหรับการใช้งานในการทำความเย็นที่อุณหภูมิปานกลาง
*สารทำความเย็น: R404/R22 50Hz/60Hz
* แพทย์ / อุณหภูมิสูง
* ซองปฏิบัติการขนาดใหญ่
* ความสามารถในการดึงอุณหภูมิอย่างรวดเร็ว
* น้ำหนักเบาและความกะทัดรัด
*เทคโนโลยี Copeland Scroll Digital® สำหรับการปรับความจุที่ง่ายดายและไม่ต้องใช้ขั้นตอน
| ยี่ห้อ: | โคปแลนด์ |
|---|---|
| การเชื่อมต่อ: | โรตาล็อค |
| มิติ 1 (มม.): | 438 |
| หมายเลขรุ่น: | ZB 38KQE PFJ 551 |
| การรับประกัน: | 1 ปี |
| ความลึกพร้อมแผงตกแต่ง (มม.): | 242 |
| แทนที่ซีซี: | 14,4 |
| แหล่งจ่ายไฟ: | 220-230V/1ph/50Hz |
| ระดับไฟฟ้า: | 32 |
| สารทำความเย็น: | โปรดดูเอกสารโคปแลนด์สำหรับสารทำความเย็นที่ได้รับอนุมัติ |
| ขนาดการเชื่อมต่อท่อ (มม.): | - |
| การเชื่อมต่อวาล์ว: | 7/8 |
| ความกว้างพร้อมแผงตกแต่ง (มม.): | 242 |
| อุณหภูมิการใช้งาน (C): | - |
| อุณหภูมิการใช้งาน (C): | - |
| การกระจัด[ลบ.ม./ชม- | 14,4 | |
| พลังเสียง[ดีบีเอ- | 72 | |
| ระดับความดันเสียง[เดซิเบล- | 61 | |
| น้ำหนักสุทธิ[กก- | 37,4 | |
| ค่าน้ำมัน[dm³- | 1,9 | |
| แรงดันสูงสูงสุด[บาร์- | 28,8 | |
| แรงดันหยุดนิ่งสูงสุด[บาร์- | 21 | |
| อุณหภูมิต่ำสุดต่ำสุด[°ซ- | -35 | |
| อุณหภูมิต่ำสุดต่ำสุด[°ซ- | 50 | |
| หมวดพีอีดี: | 1 |
| แหล่งจ่ายไฟ[วี/~/เฮิร์ตซ์- | 220-240V/1/50Hz | |
| กระแสโรเตอร์ที่ถูกล็อค[ก- | 142 | |
| สูงสุด การดำเนินงานในปัจจุบัน[ก- | 32,3 | |
| ความต้านทานของขดลวด[Ω- | 0,4 |
| นิ้ว | |||
| การเชื่อมต่อวาล์ว Rotolock ดูด: | 1 1/4" | ||
| การเชื่อมต่อวาล์ว Rotolock ปล่อย: | 1" | ||
| จุดเชื่อมต่อการดูดพร้อมปลอกที่ให้มา: | 7/8" | ||
| การเชื่อมต่อการคายประจุด้วยปลอกที่ให้มา: | 1/2" |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 3.75 | 4.72 | 5.92 | 7.36 | 9.04 | 10.96 | 13.11 | - | - | - | - |
| 15 | 3.44 | 4.40 | 5.58 | 07.00 น | 8.66 | 10.54 | 12.66 | 15.02 | - | - | - |
| 20 | 3.14 | 4.07 | 5.22 | 6.61 | 8.22 | 10.06 | 12.14 | 14.44 | 16.98 | - | - |
| 25 | 2.86 | 3.74 | 4.85 | 6.18 | 7.73 | 9.52 | 11.53 | 13.77 | 16.24 | 18.94 | - |
| 30 | 2.62 | 3.43 | 4.47 | 5.73 | 7.21 | 8.92 | 10.85 | 13.01 | 15.40 | 18.01 | 20.85 |
| 35 | 2.41 | 3.15 | 4.10 | 5.28 | 6.67 | 8.29 | 10.12 | 12.18 | 14.46 | 16.97 | 19.70 น |
| 40 | 2.26 | 2.90 | 3.75 | 4.82 | 6.11 | 7.62 | 9.34 | 11.29 | 13.45 | 15.84 | 18.45 |
| 45 | - | - | 3.43 | 4.38 | 5.55 | 6.93 | 8.53 | 10.34 | 12.38 | 14.62 | 17.09 |
| 50 | - | - | - | 3.97 | 5.00 น | 6.24 | 7.69 | 9.36 | 11.24 | 13.33 | 15.64 |
| 55 | - | - | - | - | 4.46 | 5.54 | 6.84 | 8.34 | 10.05 | 11.98 | 14.12 |
| 60 | - | - | - | - | - | 4.86 | 5.98 | 7.30 น | 8.83 | 10.57 | 12.52 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1.96 | 02.00 น | 2.03 | 2.07 | 2.11 | 2.18 | 2.28 | - | - | - | - |
| 15 | 2.15 | 2.20 | 2.23 | 2.26 | 2.30 | 2.35 | 2.43 | 2.55 | - | - | - |
| 20 | 2.36 | 2.42 | 2.45 | 2.49 | 2.52 | 2.56 | 2.63 | 2.72 | 2.85 | - | - |
| 25 | 2.59 | 2.66 | 2.70 | 2.74 | 2.77 | 2.81 | 2.86 | 2.93 | 3.04 | 3.19 | - |
| 30 | 2.83 | 2.92 | 2.98 | 3.02 | 3.05 | 3.09 | 3.13 | 3.19 | 3.27 | 3.40 | 3.57 |
| 35 | 3.10 | 3.21 | 3.28 | 3.33 | 3.37 | 3.40 | 3.44 | 3.49 | 3.56 | 3.66 | 3.81 |
| 40 | 3.39 | 3.52 | 3.61 | 3.67 | 3.72 | 3.75 | 3.79 | 3.83 | 3.89 | 3.98 | 4.10 |
| 45 | - | - | 3.96 | 4.04 | 4.10 | 4.14 | 4.18 | 4.22 | 4.27 | 4.34 | 4.45 |
| 50 | - | - | - | 4.45 | 4.52 | 4.57 | 4.61 | 4.65 | 4.70 | 4.76 | 4.85 |
| 55 | - | - | - | - | 4.97 | 5.03 | 5.08 | 5.13 | 5.17 | 5.23 | 5.30 |
| 60 | - | - | - | - | - | 5.54 | 5.60 | 5.65 | 5.69 | 5.75 | 5.82 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 11.89 | 11.99 | 12.06 | 12.13 | 12.25 | 12.47 | 12.81 | - | - | - | - |
| 15 | 12.46 | 12.60 | 12.69 | 12.76 | 12.86 | 13.02 | 13.30 น | 13.72 | - | - | - |
| 20 | 13.10 | 13.31 | 13.43 | 13.52 | 13.61 | 13.74 | 13.96 | 14.30 น | 14.80 | - | - |
| 25 | 13.84 | 14.12 | 14.29 | 14.41 | 14.50 | 14.62 | 14.79 | 15.07 | 15.49 | 16.09 | - |
| 30 | 14.67 | 15.04 | 15.28 | 15.43 | 15.55 | 15.66 | 15.81 | 16.04 | 16.39 | 16.89 | 17.60 |
| 35 | 15.60 | 16.06 | 16.38 | 16.60 | 16.74 | 16.87 | 17.01 | 17.20 | 17.49 | 17.92 | 18.52 |
| 40 | 16.63 | 17.21 | 17.62 | 17.91 | 18.10 | 18.25 | 18.39 | 18.56 | 18.81 | 19.17 | 19.69 |
| 45 | - | - | 18.99 | 19.36 | 19.62 | 19.81 | 19.96 | 20.13 | 20.35 | 20.66 | 21.10 |
| 50 | - | - | - | 20.97 | 21.30 น | 21.54 | 21.73 | 21.91 | 22.11 | 22.38 | 22.76 |
| 55 | - | - | - | - | 23.15 | 23.46 | 23.70 | 23.89 | 24.10 | 24.35 | 24.68 |
| 60 | - | - | - | - | - | 25.57 | 25.86 | 26.10 | 26.31 | 26.55 | 26.86 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 71.90 | 94.52 | 120.74 | 151.03 | 185.83 | 225.61 | 270.81 | - | - | - | - |
| 15 | 70.15 | 92.49 | 118.83 | 149.62 | 185.31 | 226.36 | 273.23 | 326.37 | - | - | - |
| 20 | 68.30 | 90.07 | 116.22 | 147.21 | 183.50 | 225.53 | 273.76 | 328.65 | 390.65 | - | - |
| 25 | 66.58 | 87.48 | 113.15 | 144.04 | 180.62 | 223.33 | 272.63 | 328.98 | 392.82 | 464.62 | - |
| 30 | 65.23 | 84.95 | 109.84 | 140.34 | 176.90 | 220.00 | 270.07 | 327.57 | 392.96 | 466.69 | 549.21 |
| 35 | 64.46 | 82.71 | 106.52 | 136.32 | 172.58 | 215.76 | 266.30 | 324.66 | 391.29 | 466.65 | 551.20 |
| 40 | 64.50 | 80.99 | 103.41 | 132.23 | 167.88 | 210.84 | 261.55 | 320.47 | 388.05 | 464.75 | 551.02 |
| 45 | - | - | 100.76 | 128.28 | 163.03 | 205.48 | 256.06 | 315.24 | 383.46 | 461.20 | 548.89 |
| 50 | - | - | - | 124.71 | 158.26 | 199.89 | 250.04 | 309.18 | 377.76 | 456.23 | 545.05 |
| 55 | - | - | - | - | 153.80 | 194.31 | 243.74 | 302.54 | 371.17 | 450.08 | 539.72 |
| 60 | - | - | - | - | - | 188.97 | 237.37 | 295.54 | 363.92 | 442.96 | 533.13 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1.92 | 2.36 | 2.92 | 3.56 | 4.28 | 5.02 | 5.75 | - | - | - | - |
| 15 | 1.60 | 02.00 น | 2.50 | 3.10 | 3.76 | 4.48 | 5.21 | 5.90 | - | - | - |
| 20 | 1.33 | 1.68 | 2.13 | 2.66 | 3.26 | 3.93 | 4.62 | 5.32 | 5.97 | - | - |
| 25 | 1.11 | 1.41 | 1.79 | 2.26 | 2.79 | 3.39 | 4.04 | 4.70 | 5.35 | 5.94 | - |
| 30 | 0.92 | 1.18 | 1.50 | 1.90 | 2.36 | 2.89 | 3.47 | 4.08 | 4.70 | 5.30 | 5.84 |
| 35 | 0.78 | 0.98 | 1.25 | 1.58 | 1.98 | 2.44 | 2.94 | 3.49 | 4.06 | 4.63 | 5.17 |
| 40 | 0.67 | 0.82 | 1.04 | 1.31 | 1.64 | 2.03 | 2.47 | 2.95 | 3.46 | 3.98 | 4.50 |
| 45 | - | - | 0.87 | 1.08 | 1.35 | 1.67 | 2.04 | 2.45 | 2.90 | 3.37 | 3.84 |
| 50 | - | - | - | 0.89 | 1.11 | 1.37 | 1.67 | 2.01 | 2.39 | 2.80 | 3.23 |
| 55 | - | - | - | - | 0.90 | 1.10 | 1.35 | 1.63 | 1.94 | 2.29 | 2.66 |
| 60 | - | - | - | - | - | 0.88 | 1.07 | 1.29 | 1.55 | 1.84 | 2.15 |
| อุณหภูมิการระเหยสูงสุด | ||
| อุณหภูมิแก๊สดูด 25°C | ||
| 10K แก๊สร้อนเกินไป |
| แบบอย่าง | ข้อมูลจำเพาะ | เปรียบเทียบกับซีรีส์ ZR |
| ZB15KQ-PFJ-524 | เครื่องเชื่อม 2HP R22 | ZB15=ZR24 |
| ZB15KQ-TFD-524 | ||
| ZB15KQE-PFJ-524 | เครื่องเชื่อม 2HP R404a | |
| ZB15KQE-TFD-524 | ||
| ZB19KQ-PFJ-524 | เครื่องเชื่อม 2.3HP R22 | ZB19=ZR28 |
| ZB19KQ-TFD-524 | ||
| ZB19KQE-PFJ-524 | เครื่องเชื่อม R404a 2.3HP | |
| ZB19KQE-TFD-524 | ||
| ZB21KQ-PFJ-524 | เครื่องเชื่อม 3HP R22 | ZB21=ZR36 |
| ZB21KQ-TFD-524 | ||
| ZB21KQE-PFJ-524 | เครื่องเชื่อม 3HP R404a | |
| ZB21KQE-TFD-524 | ||
| ZB26KQ-PFJ-524 | เครื่องเชื่อม 3.5HP R22 | ZB26=ZR42 |
| ZB26KQ-TFD-524 | ||
| ZB26KQE-PFJ-524 | เครื่องเชื่อม 3.5HP R404a | |
| ZB26KQE-TFD-524 | ||
| ZB30KQ-TFD-524 | เครื่องเชื่อม 4HP R22 | ZB30=ZR49 |
| ZB30KQE-TFD-524 | เครื่องเชื่อม 4HP R404a | |
| ZB38KQ-TFD-524 | เครื่องเชื่อม 5HP R22 | ZB38=ZR61 |
| ZB38KQE-TFD-524 | เครื่องเชื่อม 5HP R404a | |
| ZB45KQ-TFD-524 | เครื่องเชื่อม 6HP R22 | ZB45=ZR72 |
| ZB45KQE-TFD-524 | เครื่องเชื่อม 6HP R404a | |
| ZB58KQ-TFD-523 | 8HP สกรู R22 | ZB58=ZR91 |
| ZB58KQ-TFD-524 | เครื่องเชื่อม 8HP R22 | |
| ZB58KQE-TFD-523 | สกรู 8HP R404a | |
| ZB58KQE-TFD-524 | เครื่องเชื่อม 8HP R404a | |
| ZB66KQ-TFD-523 | สกรู 9HP R22 | ZB66=ZR108 |
| ZB66KQ-TFD-524 | เครื่องเชื่อม 9HP R22 | |
| ZB66KQE-TFD-523 | สกรู 9HP R404a | |
| ZB66KQE-TFD-524 | เครื่องเชื่อม 9HP R404a | |
| ZB76KQ-TFD-523 | สกรู 10HP R22 | ZB76=ZR125 |
| ZB76KQ-TFD-524 | เครื่องเชื่อม 10HP R22 | |
| ZB76KQE-TFD-523 | สกรู 10HP R404a | |
| ZB76KQE-TFD-524 | เครื่องเชื่อม 10HP R404a | |
| ZB88KQ-TFD-523 | สกรู 12HP R22 | ZB88=ZR144 |
| ZB88KQ-TFD-524 | เครื่องเชื่อม 12HP R404a | |
| ZB92KC-TWD-551 | สกรู 13HP R22 | ZB92=ZR16 |
| ZB92KC-TWD-550 | เครื่องเชื่อม R22 13HP | |
| ZB92KCE-TWD-551 | สกรู 13HP R404a | |
| ZB92KCE-TWD-550 | เครื่องเชื่อม 13HP R404a | |
| ZB11MC-TWD-551 | สกรู 15HP R22 | ZB11=ZR19 |
| ZB11MC-TWD-550 | เครื่องเชื่อม 15HP R22 | |
| ZB11MCE-TWD-551 | สกรู 15HP R404a | |
| ZB11MCE-TWD-550 | เครื่องเชื่อม 15HP R404a |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | |||||
| แบบอย่าง | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| ประเภทมอเตอร์ | ทีเอฟดี | ||||
| กำลังไฟที่กำหนด (HP) | 9 | 10 | 12 | 13 | 15 |
| การกระจัด(ลบ.ม./ชม.) | 25.7 | 28.8 | 33.2 | 36.4 | 43.4 |
| กระแสเริ่มต้น(LRA)(แอมป์) | |||||
| ทีเอฟดี | 100~111 | 110~118 | 110~118 | 140 | 174 |
| พีเอฟเจ | |||||
| พิกัดกระแสโหลด (RLA)(แอมป์) | |||||
| ทีเอฟดี | 17.3 | 19.2 | 22.1 | 22.1 | 27.1 |
| พีเอฟเจ | |||||
| สูงสุด กระแสไฟทำงาน (MCC)(แอมป์) | |||||
| ทีเอฟดี | 24.2 | 26.9 | 31 | 31 | 38 |
| พีเอฟเจ | |||||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 90 | ||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | |||||
| ขนาดจำหน่าย | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาดการดูด | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| ขนาด(มม.) | |||||
| ความยาว(L) | |||||
| ความกว้าง(ก) | 284 | 284 | 284 | 285 | 285 |
| ความสูง(ส) | 546 | 546 | 546 | 552 | 553 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | ||||
| ค่าน้ำมัน (L) | 3.25 | 3.25 | 3.25 | 3.3 | 3.3 |
| น้ำหนัก(กก.) | |||||
| น้ำหนักสุทธิ | 59 | 62 | 62 | 62 | 63 |
| น้ำหนักรวม | 62 | 65 | 65 | 65 | 66 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | ||||||||
| แบบอย่าง | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| ประเภทมอเตอร์ | ทีเอฟดี | |||||||
| พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | ||||
| กำลังไฟที่กำหนด (HP) | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 |
| การกระจัด(ลบ.ม./ชม.) | 5.9 | 6.8 | 8.6 | 9.9 | 11.4 | 14.5 | 17.2 | 18.8 |
| กระแสไฟเริ่มต้น(LRA) (แอมป์) | ||||||||
| ทีเอฟดี | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| พีเอฟเจ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| พิกัดโหลดปัจจุบัน (RLA) (แอมป์) | ||||||||
| ทีเอฟดี | 4.30 | 4.30 | 5.70 | 7.10 | 7.90 | 8.90 | 11.50 | 12.1 |
| พีเอฟเจ | 11.4 | 12.9 | 16.4 | 18.9 | 19.3 | |||
| สูงสุด กระแสไฟฟ้าใช้งาน (MCC) (แอมป์) | ||||||||
| ทีเอฟดี | 6.0 | 6.0 | 8.0 | 10.0 | 11.0 | 12.5 | 16.1 | 17.0 |
| พีเอฟเจ | 16 | 18 | 23 | 24 | 27 | |||
|
ความจุการดำเนินงาน (เฟสเดียว) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 70 | |||||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | ||||||||
| ขนาดจำหน่าย | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| ขนาดการดูด | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาด(มม.) | ||||||||
| ความยาว(L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| ความกว้าง(ก) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| ความสูง(ส) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | |||||||
| ค่าน้ำมัน (L) | 1.18 | 1.45 | 1.45 | 1.45 | 1.36 | 1.89 | 1.89 | 1.80 |
| น้ำหนัก(กก.) | ||||||||
| น้ำหนักสุทธิ | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| น้ำหนักรวม | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | |||||
| แบบอย่าง | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| ประเภทมอเตอร์ | ทีเอฟดี | ||||
| กำลังไฟที่กำหนด (HP) | 9 | 10 | 12 | 13 | 15 |
| การกระจัด(ลบ.ม./ชม.) | 25.7 | 28.8 | 33.2 | 36.4 | 43.4 |
| กระแสเริ่มต้น(LRA)(แอมป์) | |||||
| ทีเอฟดี | 100~111 | 110~118 | 110~118 | 140 | 174 |
| พีเอฟเจ | |||||
| พิกัดกระแสโหลด (RLA)(แอมป์) | |||||
| ทีเอฟดี | 17.3 | 19.2 | 22.1 | 22.1 | 27.1 |
| พีเอฟเจ | |||||
| สูงสุด กระแสไฟทำงาน (MCC)(แอมป์) | |||||
| ทีเอฟดี | 24.2 | 26.9 | 31 | 31 | 38 |
| พีเอฟเจ | |||||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 90 | ||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | |||||
| ขนาดจำหน่าย | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาดการดูด | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| ขนาด(มม.) | |||||
| ความยาว(L) | |||||
| ความกว้าง(ก) | 284 | 284 | 284 | 285 | 285 |
| ความสูง(ส) | 546 | 546 | 546 | 552 | 553 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | ||||
| ค่าน้ำมัน (L) | 3.25 | 3.25 | 3.25 | 3.3 | 3.3 |
| น้ำหนัก(กก.) | |||||
| น้ำหนักสุทธิ | 59 | 62 | 62 | 62 | 63 |
| น้ำหนักรวม | 62 | 65 | 65 | 65 | 66 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | ||||||||
| แบบอย่าง | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| ประเภทมอเตอร์ | ทีเอฟดี | |||||||
| พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | ||||
| กำลังไฟที่กำหนด (HP) | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 |
| การกระจัด(ลบ.ม./ชม.) | 5.9 | 6.8 | 8.6 | 9.9 | 11.4 | 14.5 | 17.2 | 18.8 |
| กระแสไฟเริ่มต้น(LRA) (แอมป์) | ||||||||
| ทีเอฟดี | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| พีเอฟเจ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| พิกัดกระแสโหลด (RLA) (แอมป์) | ||||||||
| ทีเอฟดี | 4.30 | 4.30 | 5.70 | 7.10 | 7.90 | 8.90 | 11.50 | 12.1 |
| พีเอฟเจ | 11.4 | 12.9 | 16.4 | 18.9 | 19.3 | |||
| สูงสุด กระแสไฟปฏิบัติการ (MCC) (แอมป์) | ||||||||
| ทีเอฟดี | 6.0 | 6.0 | 8.0 | 10.0 | 11.0 | 12.5 | 16.1 | 17.0 |
| พีเอฟเจ | 16 | 18 | 23 | 24 | 27 | |||
|
ความจุการดำเนินงาน (เฟสเดียว) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 70 | |||||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | ||||||||
| ขนาดจำหน่าย | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| ขนาดการดูด | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาด(มม.) | ||||||||
| ความยาว(L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| ความกว้าง(ก) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| ความสูง(ส) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | |||||||
| ค่าน้ำมัน (L) | 1.18 | 1.45 | 1.45 | 1.45 | 1.36 | 1.89 | 1.89 | 1.80 |
| น้ำหนัก(กก.) | ||||||||
| น้ำหนักสุทธิ | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| น้ำหนักรวม | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
|
|
| ชื่อแบรนด์: | Copeland |
| เลขรุ่น: | ZB38KQE- PFJ -551 |
| MOQ: | 1pcs |
| ราคา: | discussed |
| รายละเอียดการบรรจุ: | Wooden case or 12 units in one pallet |
| เงื่อนไขการจ่ายเงิน: | L/C,T/T,เวสเทิร์นยูเนี่ยน |
5HP Black Emerson Copeland ZB38KQE-PFJ-551 คอมเพรสเซอร์แบบเลื่อนเครื่องปรับอากาศ
คอมเพรสเซอร์ ZB Copeland scroll สำหรับการใช้งานในการทำความเย็นที่อุณหภูมิปานกลาง
*สารทำความเย็น: R404/R22 50Hz/60Hz
* แพทย์ / อุณหภูมิสูง
* ซองปฏิบัติการขนาดใหญ่
* ความสามารถในการดึงอุณหภูมิอย่างรวดเร็ว
* น้ำหนักเบาและความกะทัดรัด
*เทคโนโลยี Copeland Scroll Digital® สำหรับการปรับความจุที่ง่ายดายและไม่ต้องใช้ขั้นตอน
| ยี่ห้อ: | โคปแลนด์ |
|---|---|
| การเชื่อมต่อ: | โรตาล็อค |
| มิติ 1 (มม.): | 438 |
| หมายเลขรุ่น: | ZB 38KQE PFJ 551 |
| การรับประกัน: | 1 ปี |
| ความลึกพร้อมแผงตกแต่ง (มม.): | 242 |
| แทนที่ซีซี: | 14,4 |
| แหล่งจ่ายไฟ: | 220-230V/1ph/50Hz |
| ระดับไฟฟ้า: | 32 |
| สารทำความเย็น: | โปรดดูเอกสารโคปแลนด์สำหรับสารทำความเย็นที่ได้รับอนุมัติ |
| ขนาดการเชื่อมต่อท่อ (มม.): | - |
| การเชื่อมต่อวาล์ว: | 7/8 |
| ความกว้างพร้อมแผงตกแต่ง (มม.): | 242 |
| อุณหภูมิการใช้งาน (C): | - |
| อุณหภูมิการใช้งาน (C): | - |
| การกระจัด[ลบ.ม./ชม- | 14,4 | |
| พลังเสียง[ดีบีเอ- | 72 | |
| ระดับความดันเสียง[เดซิเบล- | 61 | |
| น้ำหนักสุทธิ[กก- | 37,4 | |
| ค่าน้ำมัน[dm³- | 1,9 | |
| แรงดันสูงสูงสุด[บาร์- | 28,8 | |
| แรงดันหยุดนิ่งสูงสุด[บาร์- | 21 | |
| อุณหภูมิต่ำสุดต่ำสุด[°ซ- | -35 | |
| อุณหภูมิต่ำสุดต่ำสุด[°ซ- | 50 | |
| หมวดพีอีดี: | 1 |
| แหล่งจ่ายไฟ[วี/~/เฮิร์ตซ์- | 220-240V/1/50Hz | |
| กระแสโรเตอร์ที่ถูกล็อค[ก- | 142 | |
| สูงสุด การดำเนินงานในปัจจุบัน[ก- | 32,3 | |
| ความต้านทานของขดลวด[Ω- | 0,4 |
| นิ้ว | |||
| การเชื่อมต่อวาล์ว Rotolock ดูด: | 1 1/4" | ||
| การเชื่อมต่อวาล์ว Rotolock ปล่อย: | 1" | ||
| จุดเชื่อมต่อการดูดพร้อมปลอกที่ให้มา: | 7/8" | ||
| การเชื่อมต่อการคายประจุด้วยปลอกที่ให้มา: | 1/2" |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 3.75 | 4.72 | 5.92 | 7.36 | 9.04 | 10.96 | 13.11 | - | - | - | - |
| 15 | 3.44 | 4.40 | 5.58 | 07.00 น | 8.66 | 10.54 | 12.66 | 15.02 | - | - | - |
| 20 | 3.14 | 4.07 | 5.22 | 6.61 | 8.22 | 10.06 | 12.14 | 14.44 | 16.98 | - | - |
| 25 | 2.86 | 3.74 | 4.85 | 6.18 | 7.73 | 9.52 | 11.53 | 13.77 | 16.24 | 18.94 | - |
| 30 | 2.62 | 3.43 | 4.47 | 5.73 | 7.21 | 8.92 | 10.85 | 13.01 | 15.40 | 18.01 | 20.85 |
| 35 | 2.41 | 3.15 | 4.10 | 5.28 | 6.67 | 8.29 | 10.12 | 12.18 | 14.46 | 16.97 | 19.70 น |
| 40 | 2.26 | 2.90 | 3.75 | 4.82 | 6.11 | 7.62 | 9.34 | 11.29 | 13.45 | 15.84 | 18.45 |
| 45 | - | - | 3.43 | 4.38 | 5.55 | 6.93 | 8.53 | 10.34 | 12.38 | 14.62 | 17.09 |
| 50 | - | - | - | 3.97 | 5.00 น | 6.24 | 7.69 | 9.36 | 11.24 | 13.33 | 15.64 |
| 55 | - | - | - | - | 4.46 | 5.54 | 6.84 | 8.34 | 10.05 | 11.98 | 14.12 |
| 60 | - | - | - | - | - | 4.86 | 5.98 | 7.30 น | 8.83 | 10.57 | 12.52 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1.96 | 02.00 น | 2.03 | 2.07 | 2.11 | 2.18 | 2.28 | - | - | - | - |
| 15 | 2.15 | 2.20 | 2.23 | 2.26 | 2.30 | 2.35 | 2.43 | 2.55 | - | - | - |
| 20 | 2.36 | 2.42 | 2.45 | 2.49 | 2.52 | 2.56 | 2.63 | 2.72 | 2.85 | - | - |
| 25 | 2.59 | 2.66 | 2.70 | 2.74 | 2.77 | 2.81 | 2.86 | 2.93 | 3.04 | 3.19 | - |
| 30 | 2.83 | 2.92 | 2.98 | 3.02 | 3.05 | 3.09 | 3.13 | 3.19 | 3.27 | 3.40 | 3.57 |
| 35 | 3.10 | 3.21 | 3.28 | 3.33 | 3.37 | 3.40 | 3.44 | 3.49 | 3.56 | 3.66 | 3.81 |
| 40 | 3.39 | 3.52 | 3.61 | 3.67 | 3.72 | 3.75 | 3.79 | 3.83 | 3.89 | 3.98 | 4.10 |
| 45 | - | - | 3.96 | 4.04 | 4.10 | 4.14 | 4.18 | 4.22 | 4.27 | 4.34 | 4.45 |
| 50 | - | - | - | 4.45 | 4.52 | 4.57 | 4.61 | 4.65 | 4.70 | 4.76 | 4.85 |
| 55 | - | - | - | - | 4.97 | 5.03 | 5.08 | 5.13 | 5.17 | 5.23 | 5.30 |
| 60 | - | - | - | - | - | 5.54 | 5.60 | 5.65 | 5.69 | 5.75 | 5.82 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 11.89 | 11.99 | 12.06 | 12.13 | 12.25 | 12.47 | 12.81 | - | - | - | - |
| 15 | 12.46 | 12.60 | 12.69 | 12.76 | 12.86 | 13.02 | 13.30 น | 13.72 | - | - | - |
| 20 | 13.10 | 13.31 | 13.43 | 13.52 | 13.61 | 13.74 | 13.96 | 14.30 น | 14.80 | - | - |
| 25 | 13.84 | 14.12 | 14.29 | 14.41 | 14.50 | 14.62 | 14.79 | 15.07 | 15.49 | 16.09 | - |
| 30 | 14.67 | 15.04 | 15.28 | 15.43 | 15.55 | 15.66 | 15.81 | 16.04 | 16.39 | 16.89 | 17.60 |
| 35 | 15.60 | 16.06 | 16.38 | 16.60 | 16.74 | 16.87 | 17.01 | 17.20 | 17.49 | 17.92 | 18.52 |
| 40 | 16.63 | 17.21 | 17.62 | 17.91 | 18.10 | 18.25 | 18.39 | 18.56 | 18.81 | 19.17 | 19.69 |
| 45 | - | - | 18.99 | 19.36 | 19.62 | 19.81 | 19.96 | 20.13 | 20.35 | 20.66 | 21.10 |
| 50 | - | - | - | 20.97 | 21.30 น | 21.54 | 21.73 | 21.91 | 22.11 | 22.38 | 22.76 |
| 55 | - | - | - | - | 23.15 | 23.46 | 23.70 | 23.89 | 24.10 | 24.35 | 24.68 |
| 60 | - | - | - | - | - | 25.57 | 25.86 | 26.10 | 26.31 | 26.55 | 26.86 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 71.90 | 94.52 | 120.74 | 151.03 | 185.83 | 225.61 | 270.81 | - | - | - | - |
| 15 | 70.15 | 92.49 | 118.83 | 149.62 | 185.31 | 226.36 | 273.23 | 326.37 | - | - | - |
| 20 | 68.30 | 90.07 | 116.22 | 147.21 | 183.50 | 225.53 | 273.76 | 328.65 | 390.65 | - | - |
| 25 | 66.58 | 87.48 | 113.15 | 144.04 | 180.62 | 223.33 | 272.63 | 328.98 | 392.82 | 464.62 | - |
| 30 | 65.23 | 84.95 | 109.84 | 140.34 | 176.90 | 220.00 | 270.07 | 327.57 | 392.96 | 466.69 | 549.21 |
| 35 | 64.46 | 82.71 | 106.52 | 136.32 | 172.58 | 215.76 | 266.30 | 324.66 | 391.29 | 466.65 | 551.20 |
| 40 | 64.50 | 80.99 | 103.41 | 132.23 | 167.88 | 210.84 | 261.55 | 320.47 | 388.05 | 464.75 | 551.02 |
| 45 | - | - | 100.76 | 128.28 | 163.03 | 205.48 | 256.06 | 315.24 | 383.46 | 461.20 | 548.89 |
| 50 | - | - | - | 124.71 | 158.26 | 199.89 | 250.04 | 309.18 | 377.76 | 456.23 | 545.05 |
| 55 | - | - | - | - | 153.80 | 194.31 | 243.74 | 302.54 | 371.17 | 450.08 | 539.72 |
| 60 | - | - | - | - | - | 188.97 | 237.37 | 295.54 | 363.92 | 442.96 | 533.13 |
| ทีคทีจ | -40 | -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
| 10 | 1.92 | 2.36 | 2.92 | 3.56 | 4.28 | 5.02 | 5.75 | - | - | - | - |
| 15 | 1.60 | 02.00 น | 2.50 | 3.10 | 3.76 | 4.48 | 5.21 | 5.90 | - | - | - |
| 20 | 1.33 | 1.68 | 2.13 | 2.66 | 3.26 | 3.93 | 4.62 | 5.32 | 5.97 | - | - |
| 25 | 1.11 | 1.41 | 1.79 | 2.26 | 2.79 | 3.39 | 4.04 | 4.70 | 5.35 | 5.94 | - |
| 30 | 0.92 | 1.18 | 1.50 | 1.90 | 2.36 | 2.89 | 3.47 | 4.08 | 4.70 | 5.30 | 5.84 |
| 35 | 0.78 | 0.98 | 1.25 | 1.58 | 1.98 | 2.44 | 2.94 | 3.49 | 4.06 | 4.63 | 5.17 |
| 40 | 0.67 | 0.82 | 1.04 | 1.31 | 1.64 | 2.03 | 2.47 | 2.95 | 3.46 | 3.98 | 4.50 |
| 45 | - | - | 0.87 | 1.08 | 1.35 | 1.67 | 2.04 | 2.45 | 2.90 | 3.37 | 3.84 |
| 50 | - | - | - | 0.89 | 1.11 | 1.37 | 1.67 | 2.01 | 2.39 | 2.80 | 3.23 |
| 55 | - | - | - | - | 0.90 | 1.10 | 1.35 | 1.63 | 1.94 | 2.29 | 2.66 |
| 60 | - | - | - | - | - | 0.88 | 1.07 | 1.29 | 1.55 | 1.84 | 2.15 |
| อุณหภูมิการระเหยสูงสุด | ||
| อุณหภูมิแก๊สดูด 25°C | ||
| 10K แก๊สร้อนเกินไป |
| แบบอย่าง | ข้อมูลจำเพาะ | เปรียบเทียบกับซีรีส์ ZR |
| ZB15KQ-PFJ-524 | เครื่องเชื่อม 2HP R22 | ZB15=ZR24 |
| ZB15KQ-TFD-524 | ||
| ZB15KQE-PFJ-524 | เครื่องเชื่อม 2HP R404a | |
| ZB15KQE-TFD-524 | ||
| ZB19KQ-PFJ-524 | เครื่องเชื่อม 2.3HP R22 | ZB19=ZR28 |
| ZB19KQ-TFD-524 | ||
| ZB19KQE-PFJ-524 | เครื่องเชื่อม R404a 2.3HP | |
| ZB19KQE-TFD-524 | ||
| ZB21KQ-PFJ-524 | เครื่องเชื่อม 3HP R22 | ZB21=ZR36 |
| ZB21KQ-TFD-524 | ||
| ZB21KQE-PFJ-524 | เครื่องเชื่อม 3HP R404a | |
| ZB21KQE-TFD-524 | ||
| ZB26KQ-PFJ-524 | เครื่องเชื่อม 3.5HP R22 | ZB26=ZR42 |
| ZB26KQ-TFD-524 | ||
| ZB26KQE-PFJ-524 | เครื่องเชื่อม 3.5HP R404a | |
| ZB26KQE-TFD-524 | ||
| ZB30KQ-TFD-524 | เครื่องเชื่อม 4HP R22 | ZB30=ZR49 |
| ZB30KQE-TFD-524 | เครื่องเชื่อม 4HP R404a | |
| ZB38KQ-TFD-524 | เครื่องเชื่อม 5HP R22 | ZB38=ZR61 |
| ZB38KQE-TFD-524 | เครื่องเชื่อม 5HP R404a | |
| ZB45KQ-TFD-524 | เครื่องเชื่อม 6HP R22 | ZB45=ZR72 |
| ZB45KQE-TFD-524 | เครื่องเชื่อม 6HP R404a | |
| ZB58KQ-TFD-523 | 8HP สกรู R22 | ZB58=ZR91 |
| ZB58KQ-TFD-524 | เครื่องเชื่อม 8HP R22 | |
| ZB58KQE-TFD-523 | สกรู 8HP R404a | |
| ZB58KQE-TFD-524 | เครื่องเชื่อม 8HP R404a | |
| ZB66KQ-TFD-523 | สกรู 9HP R22 | ZB66=ZR108 |
| ZB66KQ-TFD-524 | เครื่องเชื่อม 9HP R22 | |
| ZB66KQE-TFD-523 | สกรู 9HP R404a | |
| ZB66KQE-TFD-524 | เครื่องเชื่อม 9HP R404a | |
| ZB76KQ-TFD-523 | สกรู 10HP R22 | ZB76=ZR125 |
| ZB76KQ-TFD-524 | เครื่องเชื่อม 10HP R22 | |
| ZB76KQE-TFD-523 | สกรู 10HP R404a | |
| ZB76KQE-TFD-524 | เครื่องเชื่อม 10HP R404a | |
| ZB88KQ-TFD-523 | สกรู 12HP R22 | ZB88=ZR144 |
| ZB88KQ-TFD-524 | เครื่องเชื่อม 12HP R404a | |
| ZB92KC-TWD-551 | สกรู 13HP R22 | ZB92=ZR16 |
| ZB92KC-TWD-550 | เครื่องเชื่อม R22 13HP | |
| ZB92KCE-TWD-551 | สกรู 13HP R404a | |
| ZB92KCE-TWD-550 | เครื่องเชื่อม 13HP R404a | |
| ZB11MC-TWD-551 | สกรู 15HP R22 | ZB11=ZR19 |
| ZB11MC-TWD-550 | เครื่องเชื่อม 15HP R22 | |
| ZB11MCE-TWD-551 | สกรู 15HP R404a | |
| ZB11MCE-TWD-550 | เครื่องเชื่อม 15HP R404a |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | |||||
| แบบอย่าง | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| ประเภทมอเตอร์ | ทีเอฟดี | ||||
| กำลังไฟที่กำหนด (HP) | 9 | 10 | 12 | 13 | 15 |
| การกระจัด(ลบ.ม./ชม.) | 25.7 | 28.8 | 33.2 | 36.4 | 43.4 |
| กระแสเริ่มต้น(LRA)(แอมป์) | |||||
| ทีเอฟดี | 100~111 | 110~118 | 110~118 | 140 | 174 |
| พีเอฟเจ | |||||
| พิกัดกระแสโหลด (RLA)(แอมป์) | |||||
| ทีเอฟดี | 17.3 | 19.2 | 22.1 | 22.1 | 27.1 |
| พีเอฟเจ | |||||
| สูงสุด กระแสไฟทำงาน (MCC)(แอมป์) | |||||
| ทีเอฟดี | 24.2 | 26.9 | 31 | 31 | 38 |
| พีเอฟเจ | |||||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 90 | ||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | |||||
| ขนาดจำหน่าย | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาดการดูด | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| ขนาด(มม.) | |||||
| ความยาว(L) | |||||
| ความกว้าง(ก) | 284 | 284 | 284 | 285 | 285 |
| ความสูง(ส) | 546 | 546 | 546 | 552 | 553 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | ||||
| ค่าน้ำมัน (L) | 3.25 | 3.25 | 3.25 | 3.3 | 3.3 |
| น้ำหนัก(กก.) | |||||
| น้ำหนักสุทธิ | 59 | 62 | 62 | 62 | 63 |
| น้ำหนักรวม | 62 | 65 | 65 | 65 | 66 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | ||||||||
| แบบอย่าง | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| ประเภทมอเตอร์ | ทีเอฟดี | |||||||
| พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | ||||
| กำลังไฟที่กำหนด (HP) | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 |
| การกระจัด(ลบ.ม./ชม.) | 5.9 | 6.8 | 8.6 | 9.9 | 11.4 | 14.5 | 17.2 | 18.8 |
| กระแสไฟเริ่มต้น(LRA) (แอมป์) | ||||||||
| ทีเอฟดี | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| พีเอฟเจ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| พิกัดโหลดปัจจุบัน (RLA) (แอมป์) | ||||||||
| ทีเอฟดี | 4.30 | 4.30 | 5.70 | 7.10 | 7.90 | 8.90 | 11.50 | 12.1 |
| พีเอฟเจ | 11.4 | 12.9 | 16.4 | 18.9 | 19.3 | |||
| สูงสุด กระแสไฟฟ้าใช้งาน (MCC) (แอมป์) | ||||||||
| ทีเอฟดี | 6.0 | 6.0 | 8.0 | 10.0 | 11.0 | 12.5 | 16.1 | 17.0 |
| พีเอฟเจ | 16 | 18 | 23 | 24 | 27 | |||
|
ความจุการดำเนินงาน (เฟสเดียว) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 70 | |||||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | ||||||||
| ขนาดจำหน่าย | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| ขนาดการดูด | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาด(มม.) | ||||||||
| ความยาว(L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| ความกว้าง(ก) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| ความสูง(ส) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | |||||||
| ค่าน้ำมัน (L) | 1.18 | 1.45 | 1.45 | 1.45 | 1.36 | 1.89 | 1.89 | 1.80 |
| น้ำหนัก(กก.) | ||||||||
| น้ำหนักสุทธิ | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| น้ำหนักรวม | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | |||||
| แบบอย่าง | ZB66KQ ZB66KQE | ZB76KQ ZB76KQE | ZB88KQ | ZB95KQ | ZB114KQ |
| ประเภทมอเตอร์ | ทีเอฟดี | ||||
| กำลังไฟที่กำหนด (HP) | 9 | 10 | 12 | 13 | 15 |
| การกระจัด(ลบ.ม./ชม.) | 25.7 | 28.8 | 33.2 | 36.4 | 43.4 |
| กระแสเริ่มต้น(LRA)(แอมป์) | |||||
| ทีเอฟดี | 100~111 | 110~118 | 110~118 | 140 | 174 |
| พีเอฟเจ | |||||
| พิกัดกระแสโหลด (RLA)(แอมป์) | |||||
| ทีเอฟดี | 17.3 | 19.2 | 22.1 | 22.1 | 27.1 |
| พีเอฟเจ | |||||
| สูงสุด กระแสไฟทำงาน (MCC)(แอมป์) | |||||
| ทีเอฟดี | 24.2 | 26.9 | 31 | 31 | 38 |
| พีเอฟเจ | |||||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 90 | ||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | |||||
| ขนาดจำหน่าย | 7/8 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาดการดูด | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 | 1 3/8 |
| ขนาด(มม.) | |||||
| ความยาว(L) | |||||
| ความกว้าง(ก) | 284 | 284 | 284 | 285 | 285 |
| ความสูง(ส) | 546 | 546 | 546 | 552 | 553 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | ||||
| ค่าน้ำมัน (L) | 3.25 | 3.25 | 3.25 | 3.3 | 3.3 |
| น้ำหนัก(กก.) | |||||
| น้ำหนักสุทธิ | 59 | 62 | 62 | 62 | 63 |
| น้ำหนักรวม | 62 | 65 | 65 | 65 | 66 |
| คอมเพรสเซอร์ ZB Series Emerson Copeland Scroll สำหรับเครื่องปรับอากาศ | ||||||||
| แบบอย่าง | ZB15KQ ZB15KQE | ZB19KQ ZB19KQE | ZB21KQ ZB21KQE | ZB26KQ ZB26KQE | ZB29KQ ZB29KQE | ZB38KQ ZB38KQE | ZB45KQ ZB45KQE | ZB48KQ ZB48KQE |
| ประเภทมอเตอร์ | ทีเอฟดี | |||||||
| พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | พีเอฟเจ | ||||
| กำลังไฟที่กำหนด (HP) | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 |
| การกระจัด(ลบ.ม./ชม.) | 5.9 | 6.8 | 8.6 | 9.9 | 11.4 | 14.5 | 17.2 | 18.8 |
| กระแสไฟเริ่มต้น(LRA) (แอมป์) | ||||||||
| ทีเอฟดี | 24.5~26 | 30~32 | 36~40 | 41~46 | 50 | 58.6~65.5 | 67~74 | 101 |
| พีเอฟเจ | 53~58 | 56~61 | 75~82 | 89~97 | 113 | |||
| พิกัดกระแสโหลด (RLA) (แอมป์) | ||||||||
| ทีเอฟดี | 4.30 | 4.30 | 5.70 | 7.10 | 7.90 | 8.90 | 11.50 | 12.1 |
| พีเอฟเจ | 11.4 | 12.9 | 16.4 | 18.9 | 19.3 | |||
| สูงสุด กระแสไฟปฏิบัติการ (MCC) (แอมป์) | ||||||||
| ทีเอฟดี | 6.0 | 6.0 | 8.0 | 10.0 | 11.0 | 12.5 | 16.1 | 17.0 |
| พีเอฟเจ | 16 | 18 | 23 | 24 | 27 | |||
|
ความจุการดำเนินงาน (เฟสเดียว) |
40μF/370V | 45μF/370V | 50μF/370V | 60μF/370V | 60μF/370V | |||
| กำลังเครื่องทำความร้อนห้องข้อเหวี่ยง (W) | 70 | |||||||
| อะแดปเตอร์เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | ||||||||
| ขนาดจำหน่าย | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 |
| ขนาดการดูด | 3/4 | 3/4 | 3/4 | 3/4 | 7/8 | 7/8 | 7/8 | 7/8 |
| ขนาด(มม.) | ||||||||
| ความยาว(L) | 242 | 242 | 243 | 243 | 242 | 242 | 242 | 242 |
| ความกว้าง(ก) | 242 | 242 | 244 | 244 | 242 | 242 | 242 | 242 |
| ความสูง(ส) | 383 | 389 | 412 | 425 | 430 | 457 | 457 | 457 |
| มุมฝ่าเท้า (รูรับแสง) | 190X190 (8.5) | |||||||
| ค่าน้ำมัน (L) | 1.18 | 1.45 | 1.45 | 1.45 | 1.36 | 1.89 | 1.89 | 1.80 |
| น้ำหนัก(กก.) | ||||||||
| น้ำหนักสุทธิ | 23 | 25 | 27 | 28 | 33 | 38 | 40 | 40 |
| น้ำหนักรวม | 26 | 29 | 30 | 31 | 37 | 41 | 44 | 44 |
