230 โวลต์ 50 เฮิร์ตชิ้นส่วนคอมเพรสเซอร์เครื่องทำความเย็นควบคุมดิจิตอลเทอร์โมเดิม XR03CX-5N0C1

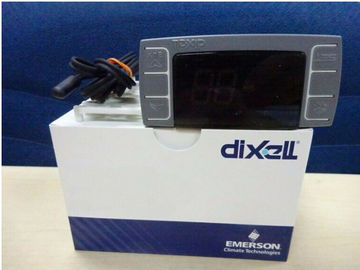

อัจฉริยะ XR03CX-5N0C1 230 โวลต์ 50 เฮิร์ตควบคุมดิจิตอลเดิมเทอร์โม DIXELL

1 คำอธิบายผลิตภัณฑ์:

หมายเลขรุ่น: XR03CX-5N0C1

ระบบระบายความร้อน: อากาศเย็น

ตำแหน่งกระบอกสูบ: แนวตั้ง

กำลังมอเตอร์น้อย [HP]:ขึ้นอยู่กับคอมเพรสเซอร์

การกำจัด [m³ / h]:1.8

น้ำหนัก (กิโลกรัม]: 0.65

ค่าน้ำมัน [dm³]:ไม่

ข้อมูลไฟฟ้า :

แหล่งจ่ายไฟ [V / ~ / Hz]: 110-220V /3/ 50Hz

ล็อคใบพัดปัจจุบัน [A]:2.15

Max. แม็กซ์ operating current [A]: การดำเนินงานปัจจุบัน [A]: 2.5

ขดลวดความต้านทาน [Ω]: 126

สัมพันธ์:

สายดูด: 5/8 "

สายจำหน่าย: 1/2 "

2 คุณสมบัติของผลิตภัณฑ์และการใช้งาน:

Technical parameters: ABS matte color flame retardant plastic; พารามิเตอร์ทางเทคนิค: ABS เคลือบสีพลาสติกสารหน่วงไฟ; External dimension: front 32x74mm; มิติภายนอก: ด้านหน้า 32x74 มม.; Deep 60 mm; ลึก 60 มม.; Mounting dimension: fixed on the panel with an opening of 71x29mm; มิติการติดตั้ง: แก้ไขบนแผงที่มีการเปิด 71x29mm; Overall protection level: IP20; ระดับการป้องกันโดยรวม: IP20; Front panel protection grade: IP65; เกรดการป้องกันแผงด้านหน้า: IP65; Terminal: bolt compression, wire diameter ≤ 2.5mm2; ขั้ว: การบีบอัดสายฟ้าเส้นผ่าศูนย์กลางลวด≤ 2.5mm2; Power supply: according to the model: 12Vac/dc,±10%; แหล่งจ่ายไฟ: ตามรูปแบบ: 12Vac / dc, ± 10%; 24 vac/dc, plus or minus 10%; 24 vac / dc, บวกหรือลบ 10%; 230 vac plus or minus 10%, 50/60 hz; 230 vac บวกหรือลบ 10%, 50/60 hz; 110 vac plus or minus 10%, 50/60 hz. 110 vac บวกหรือลบ 10%, 50/60 hz Please refer to the name tag on the product. โปรดอ้างอิงถึงแท็กชื่อบนผลิตภัณฑ์ Power consumption: Max. การใช้พลังงาน: สูงสุด 3VA; 3VA; Display: 2-bit red digital tube, 14.2 mm high; จอแสดงผล: หลอดดิจิตอลสีแดง 2 บิตสูง 14.2 มม. Input: up to 2 NTC input digital input: passive switch output relay: compressor, 8 (3) A SPST, Italy elf electronic thermostat XR06CX instruction) _word document read online and download _ document https://www.wendangwang.com/doc/8e010377ca47a278d089f82c/3 250 vac or SPST 16 (6) A (8), 20 A 250 vac or 250 vac defrosting: SPDT 8(3) A, 250Vac evaporator fan: SPST 8(3) A, 250Vac or SPST 5(2) A data storage: electrically erasable electrically writable memory (EEPROM). อินพุต: สูงถึง 2 NTC อินพุตดิจิตอล: สวิตช์รีเลย์เอาต์พุตแบบพาสซีฟ: คอมเพรสเซอร์, 8 (3) A SPST, เทอร์โมอิเลคทรอนิกส์ XR06CX อิตาลี elf คำสั่ง) เอกสาร _word อ่านออนไลน์และดาวน์โหลด _ เอกสาร https://www.wendangwang.com/doc / 8e010377ca47a278d089f82c / 3 250 vac หรือ SPST 16 (6) A (8), 20 A 250 vac หรือ 250 defrosting vac: SPDT 8 (3) A, 250Vac หรือ SPST 5 (2) A, 250Vac หรือ SPST 5 (2) ) การจัดเก็บข้อมูล: หน่วยความจำที่สามารถลบได้ด้วยไฟฟ้า (EEPROM) Control level: 1B; ระดับการควบคุม: 1B; Environmental protection level: 2; ระดับการคุ้มครองสิ่งแวดล้อม: 2; Software level: A; ระดับซอฟต์แวร์: A; Maximum insulation voltage: 2500V; แรงดันไฟฟ้าฉนวนสูงสุด: 2500V; Overvoltage class: II; ระดับแรงดันเกิน: II; Operating temperature: 0~60°C; อุณหภูมิในการทำงาน: 0 ~ 60 ° C; Storage temperature: -30~85° c. อุณหภูมิในการเก็บ: -30 ~ 85 ° c relative humidity: 20~ ความชื้นสัมพัทธ์: 20 ~

No = maintain the original state (the output state is unchanged); ไม่ = รักษาสถานะเดิม (สถานะเอาท์พุทไม่เปลี่ยนแปลง); Fn= fan off only; Fn = ปิดพัดลมเท่านั้น CP= only compressor is closed; CP = ปิดเฉพาะคอมเพรสเซอร์ FC= fan compressor is off. FC = พัดลมคอมเพรสเซอร์ปิดอยู่ Once the door is opened, the alarm of the back door set by the delay "di" parameter will be activated, and the "dA" character will be displayed on the screen. เมื่อเปิดประตูแล้วสัญญาณเตือนของประตูหลังที่กำหนดโดยพารามิเตอร์ "di" ที่ล่าช้าจะถูกเปิดใช้งานและตัวอักษร "dA" จะปรากฏขึ้นบนหน้าจอ If rd=y is automatically adjusted, the control will be restarted. หาก rd = y ถูกปรับอัตโนมัติการควบคุมจะเริ่มต้นใหม่ When the digital switch input is invalid, the alarm will stop immediately. เมื่ออินพุตสวิตช์ดิจิตอลไม่ถูกต้องการเตือนภัยจะหยุดทันที When the door opens the alarm, the high and low temperature alarm will fail. เมื่อประตูเปิดสัญญาณเตือนสัญญาณเตือนอุณหภูมิสูงและต่ำจะล้มเหลว General alarm (iF=EA) once the digital input alarm is activated and the thermostat waits for the "di" parameter setting time, the "EA" alarm information will be displayed iF the digital input is still valid. สัญญาณเตือนทั่วไป (iF = EA) เมื่อเปิดสัญญาณเตือนแบบดิจิตอลแล้วเทอร์โมสตัทรอเวลาตั้งค่าพารามิเตอร์ "di" ข้อมูลสัญญาณเตือน "EA" จะปรากฏขึ้นหากอินพุตดิจิตอลยังคงใช้งานได้ All relay output state is unchanged, when the digital input is invalid, the alarm will stop immediately. สถานะเอาต์พุตรีเลย์ทั้งหมดไม่เปลี่ยนแปลงเมื่ออินพุตดิจิตอลไม่ถูกต้องสัญญาณเตือนจะหยุดทันที Serious alarm (iF=bA) once the digital input alarm is activated, the thermostat waits for the time when the "di" parameter is set, and iF the digital input is still valid, the "CA" alarm information will be displayed. การเตือนที่จริงจัง (iF = bA) เมื่อเปิดใช้งานการแจ้งเตือนแบบดิจิตอลเทอร์โมสตัทจะรอเวลาเมื่อตั้งค่าพารามิเตอร์ "di" และหากการป้อนข้อมูลดิจิตอลยังคงถูกต้องข้อมูลการเตือน "CA" จะปรากฏขึ้น All relay output contacts are disconnected. หน้าสัมผัสเอาท์พุทรีเลย์ทั้งหมดถูกตัดการเชื่อมต่อ If the digital input is invalid, the alarm will stop immediately. หากอินพุตดิจิตอลไม่ถูกต้องการเตือนภัยจะหยุดทันที Activate defrost (iF=dF) when defrost conditions allow, once the digital input is effective, a defrost will be activated. เปิดใช้งานการละลายน้ำแข็ง (iF = dF) เมื่อเงื่อนไขการละลายน้ำแข็งเอื้ออำนวยเมื่ออินพุตดิจิตอลมีประสิทธิภาพการละลายน้ำแข็งจะถูกเปิดใช้งาน When the defrost is over, iF the digital input is invalid, the defrost will be withdrawn and normal temperature control will be restored, otherwise the thermostat will wait for the time set by "dd". เมื่อการละลายน้ำแข็งสิ้นสุดลงหาก iF อินพุตดิจิตอลไม่ถูกต้องการละลายน้ำแข็งจะถูกถอนออกและการควบคุมอุณหภูมิปกติจะได้รับการกู้คืนมิฉะนั้นเครื่องควบคุมอุณหภูมิจะรอเวลาที่กำหนดโดย "dd" Control type conversion: heating and cooling (iF=Hc) this function is not applicable to this model, please do not select. การควบคุมการแปลงประเภท: ความร้อนและความเย็น (iF = Hc) ฟังก์ชั่นนี้ใช้ไม่ได้กับรุ่นนี้โปรดอย่าเลือก

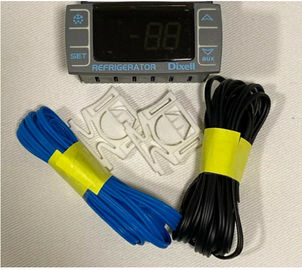

3รายละเอียดสินค้า

4. การรับรองผลิตภัณฑ์

ใบรับรองรับรองใบรับรองสิทธิบัตร:

1). "การรับรองระบบการจัดการคุณภาพ"

2). "เซินเจิ้นวิทยาศาสตร์และเทคโนโลยีองค์กรรับรอง"

3). "อุปกรณ์ทำความเย็นเครื่องปรับอากาศการบำรุงรักษาและการติดตั้งองค์กรวุฒิการศึกษาใบรับรอง"
